超小型ダイコーターNewーMiniの紹介

2016年11月21日 月曜日

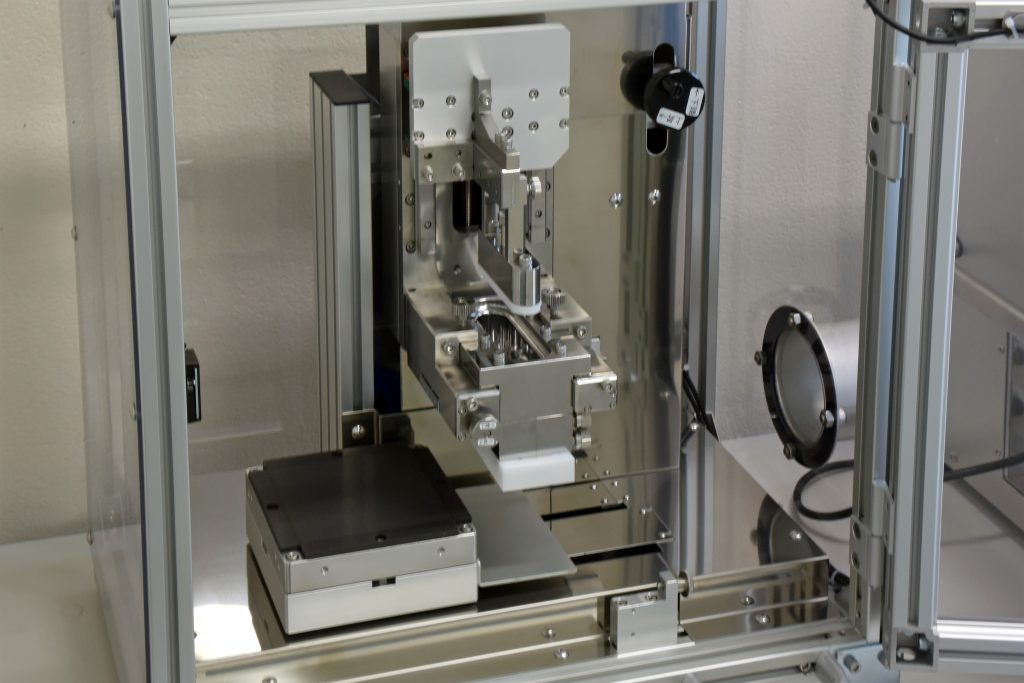

本装置は小型、軽量、グローブボックス対応可能な安価な
塗工幅100mm前後のテストコーターです。
ダイヘッドは片持ちで前面から搭載出来、Gap調整なども
全て手前側から操作出来ます。
塗工性能もWet1μ塗工を達成しております。
当然、高粘度、厚塗工も可能です。

Wet-On-Wet  2層ダイコーター(ダイリップ自動洗浄装置付)

2015年1月15日 木曜日

wetonwet

本装置は塗工ダイヘッド2棟設け片持ちにした狭幅塗工専用機です。

特徴は下記の通りとなっています。

1.片持ち式なので、全ての操作が全面で処理できます。

2.非常に小型なので、小型のグローブボックスに収納できます。

3.ダイリップによる、サックバック液供給方式により液量5ccでも塗工可能です。

4.摺動式リップ自動洗浄クリーナーにより、塗工寸前にリップ先端横面を数回拭き取ります。

汚れたら60度回転し新しい吸水布に切り替わります。

5.ダイヘッドは加温装置が付属されております。

6.定盤にもフィルムヒーターが設置できます。

Wet1μ塗工の実績

2014年6月24日 火曜日

塗工Wet1μ当社の平盤ダイコーターでどこまで薄膜塗工が可能かテストをしてみました。

基材は厚薄の無いクリスタルガラス、塗工液は

低粘度のレジストです。

Wet2μからスタートしWet1μまで全く問題無く塗工が可能でした。さらに、Wet量を減らしてWet

0.75μまで下げると、ほんのわずかな目に見えない

程度のガラスについた埃が原因かダイリップは

ガラス面をこすってしまいました。清掃を何回か

繰り返し4回目で全面塗工が可能となりました。

今度はWeto.5μに入力して塗工しましたが、45度の傾斜をつけながら塗工が出来なくなりました。

これが限界と判断しテスト完了としました。

塗工環境と基材の厚薄、定盤平坦度、ダイスリットの精度、Gap精度などを完璧に調整出来ればWet1μは

十分可能であると実証出来ました。













超音波霧化粒子塗工チャンバー

2014年6月19日 木曜日

1.貯液内に内蔵した超音波装置により塗工液を霧化させます。液の分散状態のより

大きな粒子、重たい粒子は霧化されません。

2.霧化された粒子径は0.1〜4μぐらいですが、粒子同士の衝突、結合により大きな

粒子も発生しますのでメッシュの異なるフィルターにより、分級されます。

3.通過した超微粒子群はある程度蓄積させた後、ある高さのゲートをオーバーフロー

します。

4.押出された超微粒子群は数mm幅のスリット部を通過することにより層流状態を保ち、

厚い超微粒子のカーテン状態のまま落下していきます。

5.落下した超微粒子群は、速度、停止時間、往復回数が可変可能な吸着定盤で吸着された

基材の上に堆積していきます。

6.チャンバー内は微圧状態にしてあるので、堆積しなかた余分な超微粒子群は落下した

反対側のスリット部より上昇し液化トラップで液化され貯液部に回収されます。排気

のみは排出されます。

7.超微粒子の流路の壁には微小のエアー被膜を形成させているいるので、付着したり、

結露したりすることはありません。

下写真はNew卓ダイに搭載した時のものです。これにより、New卓ダイはスリットダイ塗工も霧化塗工も

兼用可能になりました。

超音波霧化、薄膜塗工、カーテン塗工、微粒子塗工

超音波霧化、薄膜塗工、カーテン塗工、微粒子塗工

ダイコーターリップデザイン

2014年6月13日 金曜日

ダイデザインはざっと上げただけでも上記の通りあります。最近の塗工液は脱溶剤傾向にあるなか、水系、強酸性、高表面張力、チキソ性、導電性の塗工液が増えています。従い、塗工テストをしながら塗工液に合わせたダイデザインが必要になります。さらに再凝集し易い、沈殿し易い、平均粒子径が定まらない、溶媒の気化が早い等のいずれかの問題をかかえています。                                                      従来の大気解放塗工方式である、メイヤーバー、コンマ・ナイフ、小径グラビア、スクリーン、スピン、スプレイ等の方式ではうまく塗工出来ず、スリットダイコーター方式を頼りにテスト塗工に来られる方が増えています。                                        当然スリットダイ方式が万能であるはずがないわけで、塗工液の改善もお願いもしますが、 ダイコーター側も少しでも塗工し易いようなダイを塗工テスト結果をみながらデザインします。                                       上記ダイリップ図は小生が知る限りのデザインであり、世の中にはもっと変型なダイがあり、  My-Dieをお持ちの会社もあります。                                  果たして、貴社の新しい塗工液はどのダイリップに適合するのか今後の塗工技術蓄積及び 社内の技術継承の為確認しておくべきと思います。                             しかし、300,400,500mm幅のテストコーターですと、ダイヘッド相場価格幅100mm(100万円)とすると、いくらお金があっても間に合いません。                    当社のダイ幅は標準100mmなので、色々なデザインに変更、修正が可能で、結果もすぐに  わかリます。貴社専用の「My-Die」作りに是非ご協力させていただきたいと思います。   あと、2層同時塗工ダイですが、これは1層よりもさらに、液のレオロジーに影響にされ易く 、写真感光材での塗工文献しかありません。 今後まだ研究されねばならない面白い技術かと思います。

2層同時塗工テストコーター

2013年5月12日 日曜日

2層同時塗工用スリットダイコーターテスト機

たぶん、日本では初めての平板2層同時塗工用スリットダイコーターテスト機です。今年3月末に山形大学有機ELイノベーションセンターに納入しました。                                                 ご覧のように、2液別々の貯液部をもうけ、上にも別々の塗工液押出し用ピストンが備えられています。 これにより、異なる液を2層独立に押し出し吐出することが出来ます。       さらにこの装置には定盤の下から、フレームの横から、正面からも写真撮影出来る仕様となっております。それにより、ダイリップから液が離れる間際を横から下から、ダイの内部もガラス製ダイの取付けにより液の挙動も正面から撮影出来ます。

2層塗工全体写真

さらに、チョイ塗り用として定盤上にアプリケーターが設置出来ます。





2層同時塗工部写真
