2021年3月 のアーカイブ

低粘度・薄膜塗工における塗工開始部・終了部盛上り軽減ダイデザイン

2021年3月25日 木曜日

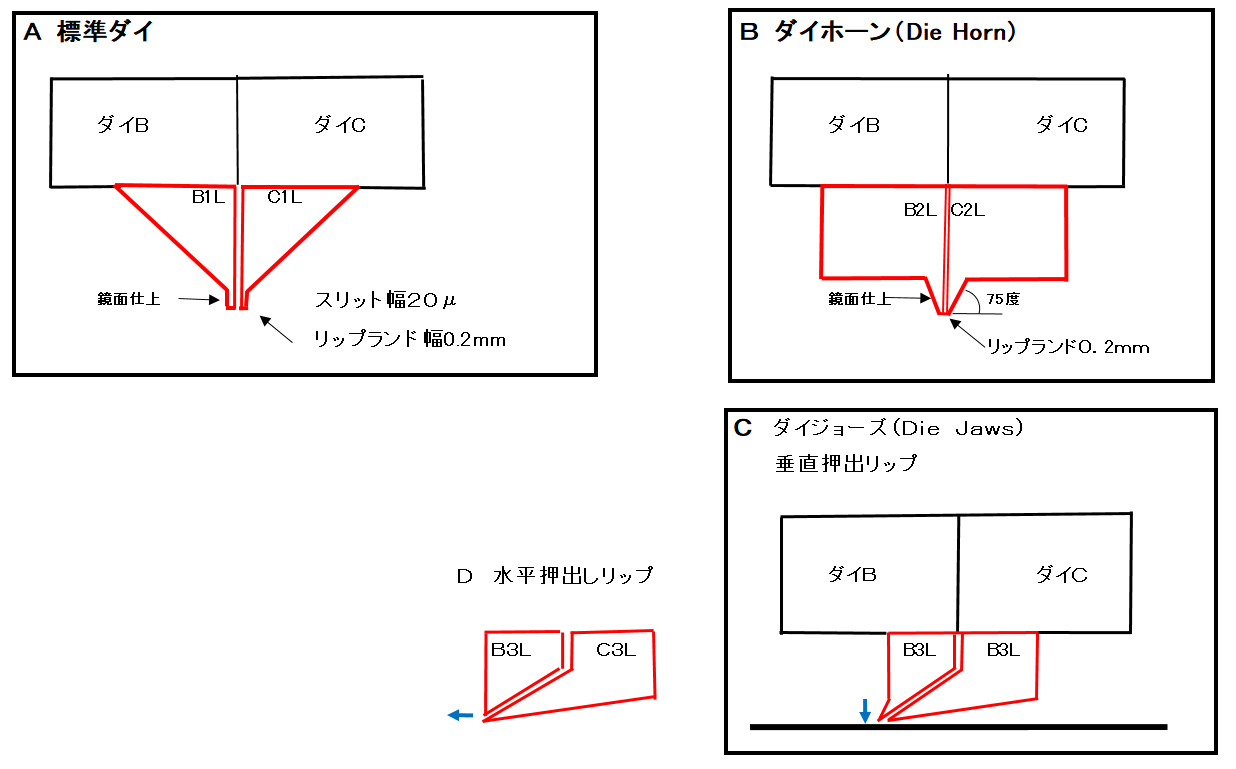

➀低粘度・薄膜塗工用ダイスリット30μ、リップランド0.5mmを下図A,Bのようにスリット20μ、リップランド0.2mmに変更して塗工してみると明らかに塗工開始部・終了部の盛り上がりが少ないことが実証出来た。
②高粘度、厚膜塗工についてはC、D図のビードを作らないダイを製作予定であり、結果は後日ブログに掲載予定です。

高粘度液のエアー混入防止充填方法

2021年3月25日 木曜日

1.最初に貯液部Aの液投入口側に剥がれ易いシリコンフィルム等を貼付け液が漏れないようにします。
2.貯液部Aをさかさまにし、軽い傾斜のスベリ台のような物を利用し、泡が入らないように塗工液をゆっくり流し込みます。目一杯の高さまで充填させますが、液がダイAの縁まではみ出ないようにします。はみ出ていたらきれいにふき取ります。
3.既に組み合わせておいたダイBとダイCをずれないようにAの上に乗せて縦ボルトで締めます。
4.リップの先端は安全カバーをハメておきます。

5.そして、ダイセット全体を反転させもとに戻します。
6.そのまま本体のダイ取付ブラケットに乗せます。
7.シリコンフィルムを剥がしますが塗工液も一緒にくっついてしまいますが、少々少ないくらいがいいでしょう、もしかしたら液が多すぎてかきとらねばならないかもしれません。
8.塗工面にある大きな泡を取りながら、表面をなだらかにしてあげます。小さな泡は針で突くと破裂します。
9.後はプランジャーを落とすだけです。
10.予備のダイセットを準備しておけば、効率よく塗工が可能になります。
